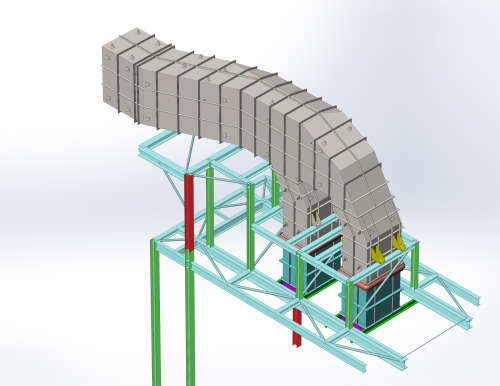

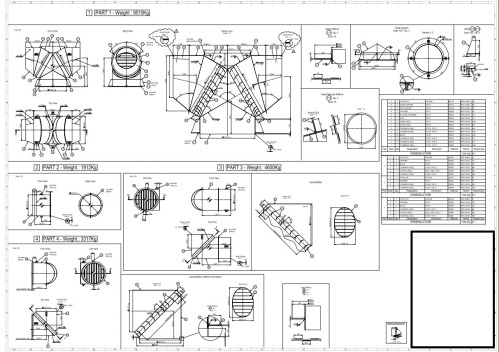

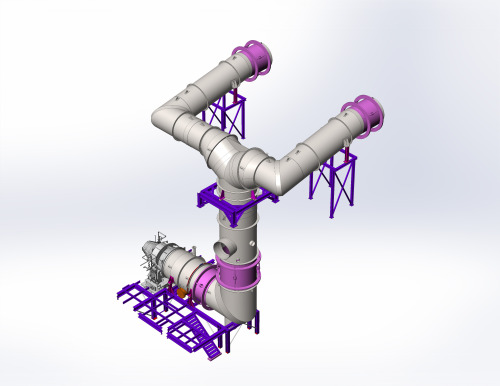

Gaine industrielle de liaison, implantation en centre de production d'énergie électrique.



Description: Conduit d'échappement de turbine (grande dimensions: diamètre 3.3m) pour aérocondenseur, à destination d'un centre de production d'énergie à partir de déchet non recyclable. Équipé de compensateur, de brides, de divers piquages pour sondes de mesure. Conception en sous-ensembles mécano-soudés pour assemblage sur site.



Prestations:

• Modélisation 3D à partir d'une épure, ajout des détails
• Réalisation des plans d'ensemble et de détail pour fabrication

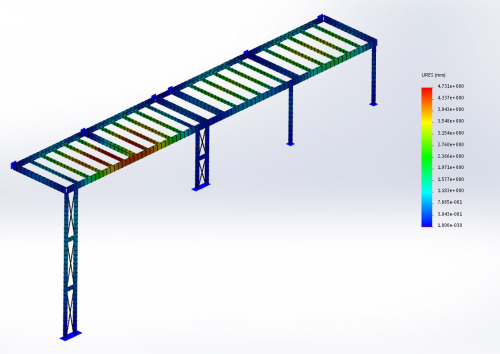

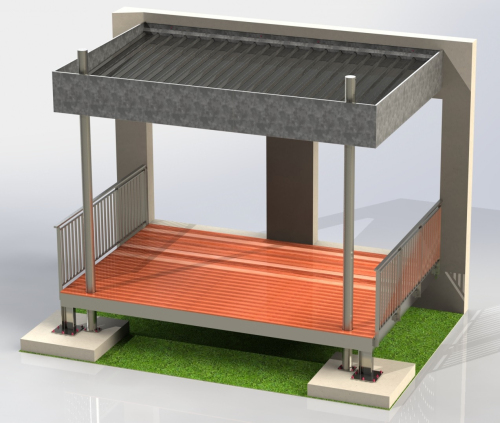

Six ouvrages de métallerie à destination d'un groupe scolaire.

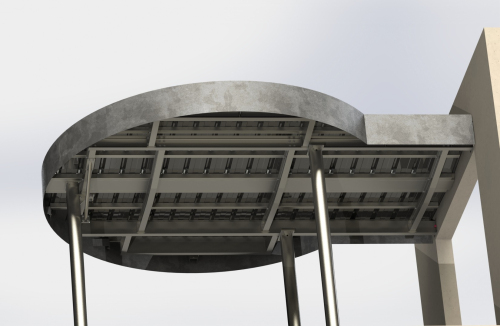

Description: Lot de trois auvents, d'un abri vélo, d'un écran acoustique et d'une passerelle pour un groupe de bâtiments scolaires.



Prestations:

• Conception et modélisation 3D
• Réalisation des plans d'ensemble, de détail et d'exécution

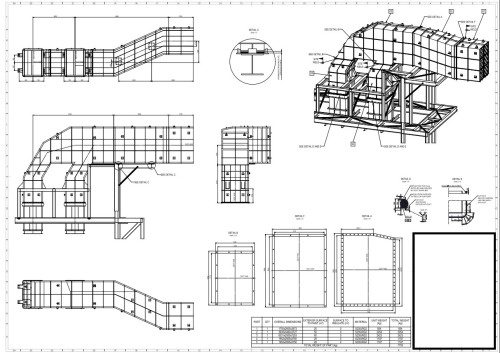

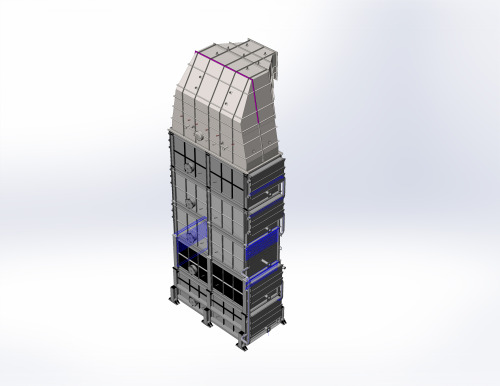

Deux gaines industrielles pour chaudière, implantation en centre de production d'énergie électrique.



Description: Deux conduits d'échappement (miroir) pour gaz de combustion de chaudière, avec volets d'expansion. Équipés de raidisseurs, d'oreilles de levage et de dispositifs de fixation sur charpente. Conception en sous-ensembles mécano-soudés avec brides de liaison pour assemblage sur site.



Prestations:

• Modélisation 3D à partir d'une épure, ajout des détails
• Réalisation des plans d'ensemble et de détail pour fabrication

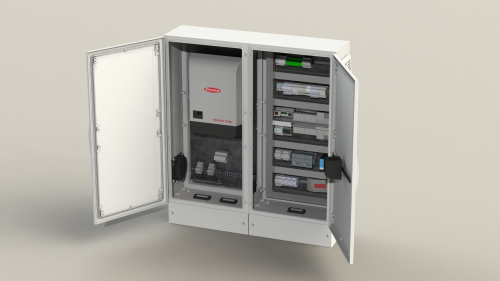

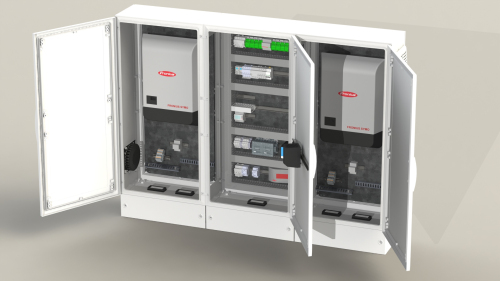

Trois armoires onduleur avec déclinaisons d'option, prototypage en vue de séries.



Description: Armoires onduleur avec déclinaisons d'option, intégration des composants électriques selon spécifications du BE client, optimisation des implantations selon spécifications client.



Prestations:

• Modélisation 3D des armoires et de leurs déclinaisons d'option
• Intégration des composants standards
• Génération de rendus photoréalistes

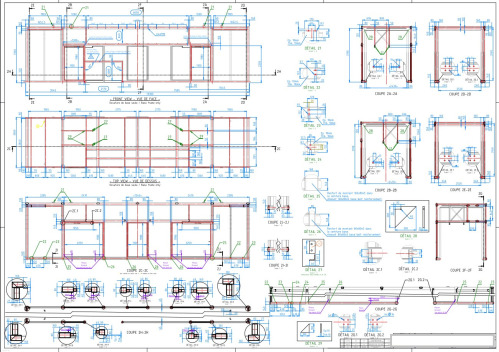

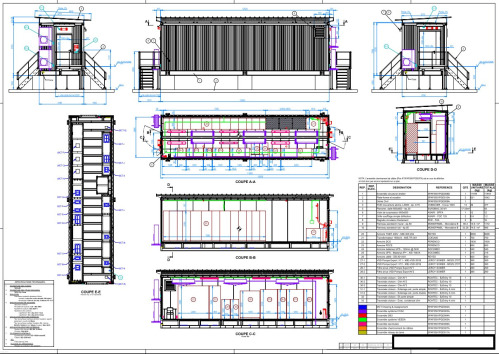

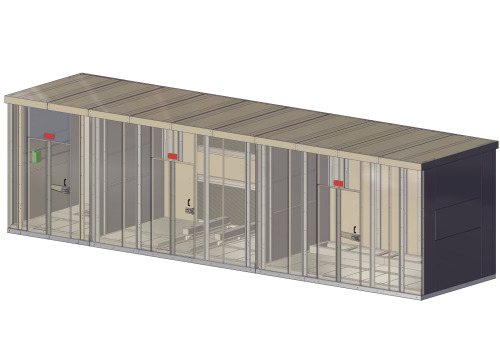

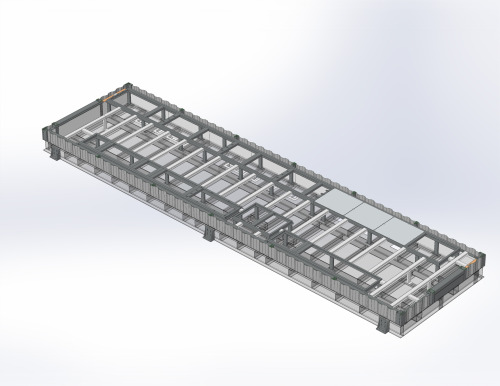

Sous-station électrique (shelter) pour tableau général basse tension, implantation sur site pétrolier onshore en RDC.



Description: Dimensions L x l x h (m) = 12 x 3.2 x 3.8. Conception mécano-soudée: Ossature, semelle, chaises supports et faux-plancher en profilés standards, avec isolation en panneaux sandwich, bardage tôles ondulées, double-toit et passerelles d'accès. Intégration de plusieurs armoires électriques, d'un système détection/extinction incendie, de servitudes et d'un système de climatisation.



Prestations:

• Conception et modélisation 3D, suivant plan de principe et spécifications techniques client
• Réalisation des plans d'ensemble, de détail et d'implantation

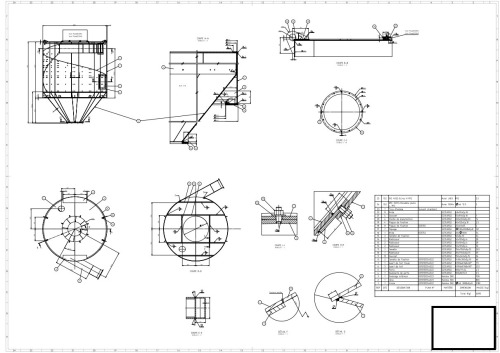

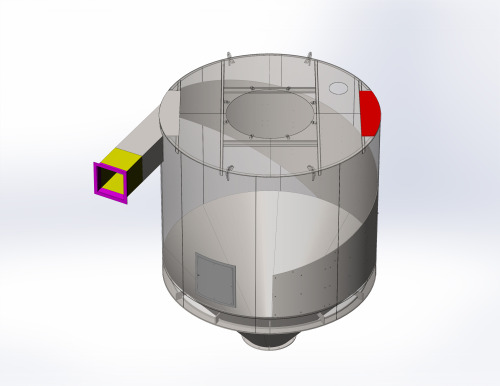

Broyeur de bois cyclonique industriel, pour remise à neuf.



Description: Dimensions Diam x h (m) = 3.8 x 4.8. Conception mécano-soudée, partie supérieure cylindrique et partie inférieure conique, avec brides, raidisseurs, trappe d'accès et doublage intérieure d'épaisseur variable.



Prestations:

• Modélisation 3D à partir d'anciens plans
• Reproduction des plans d'exécution
• Réalisation des plans de calpinage des éléments de tôlerie (découpe)

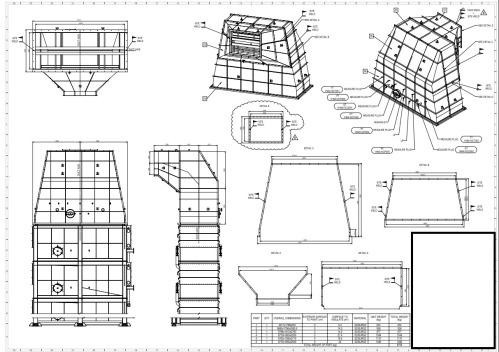

Deux gaines industrielles pour échangeurs thermiques, implantation en centre de production d'énergie.



Description: Deux conduits d'admission (miroir) de gaz chaud de combustion, grandes dimensions ( L x l x h (m) = 6.8 x 4.5 x 5.2). Avec raidisseurs et brides, trou d'homme, oreilles de levage et divers piquages tubulaires pour sondes de mesure. Conception en sous-ensembles mécano-soudés pour assemblage sur site.



Prestations:

• Modélisation 3D à partir d'une épure, ajout des détails
• Réalisation des plans d'ensemble et de détail pour fabrication

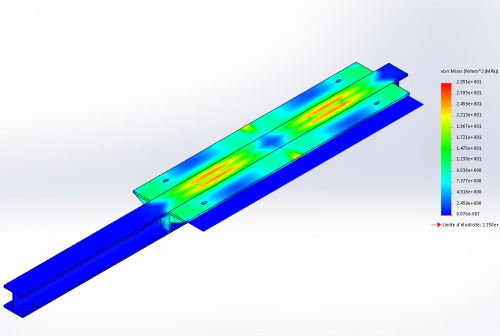

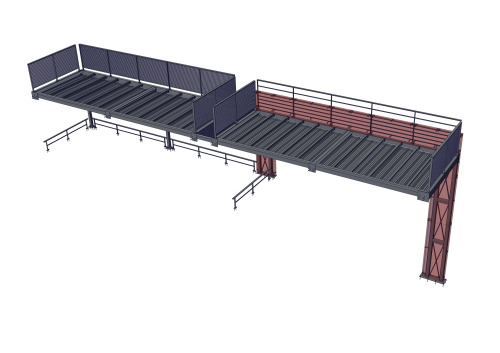

Deux balcons métalliques en appui pour une résidence d'appartements.



Description: Dimensions L x l (m) = 14 x 2.5. Ossature en profilés standards et éléments de tôlerie. Avec plancher bois, chéneau et bac de drainage intégrés, garde-corps et panneaux composite architecturaux.



Prestations:

• Conception et modélisation 3D, suivant plan de principe client
• Réalisation des plans d'ensemble, de détail et d'exécution

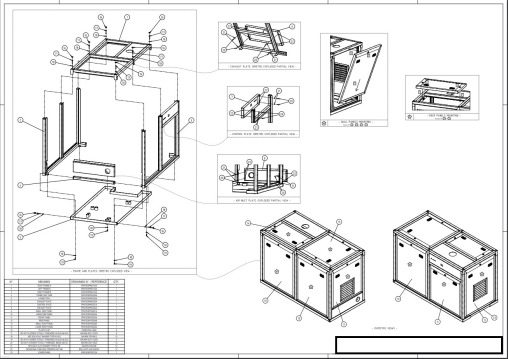

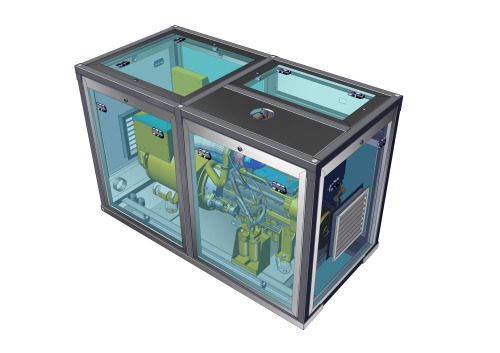

Capotages insonorisants pour générateur thermique de secours, implantation en soute de navire.



Description: Dimensions L x l x h (m) = 2.3 x 1.2 x 1.4. Structure métallique démontable avec panneaux acoustiques amovibles, ventilation, routage circuit de refroidissement en partie inférieure. Intégration du générateur et des équipements de contrôle/commande.



Prestations:

• Conception et modélisation 3D, suivant spécifications client
• Réalisation des plans d'ensemble et de détails

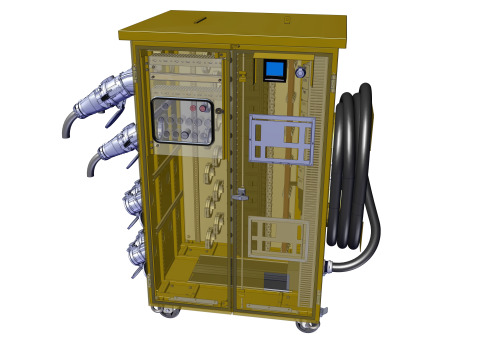

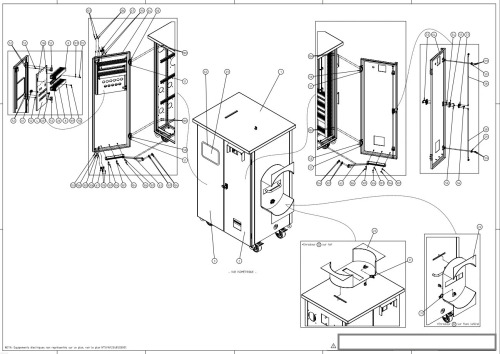

Armoire électrique de réalimentation temporaire pour maintenance, implantation en centrale nucléaire.



Description: Dimensions L x l x h (m) = 1.1 x 0.8 x 1.6. Armoire en tôles mécano-soudées sur roulettes, aves dispositif d'ancrage au sol (antisismique). Intrégration des équipements électriques (Prise HT, disjoncteurs, câbles...) et de contrôle/commande (afficheur LCD, AU, voyants...).



Prestations:

• Conception et modélisation 3D, suivant CDC et spécifications techniques client
• Réalisation des plans d'ensemble et de détail

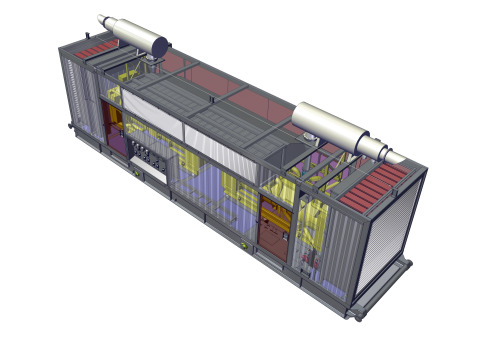

Station électrique (shelter) équipées de deux générateurs thermiques, pour alimentation des bases vie sur site gazier.



Description: Dimensions L x l x h (m) = 13 x 3 x 3.4. Ossature et semelle en profilés standards mécano-soudés, avec isolation et bardage tôle. Conception de caissons d'intraction/extraction à atténuation acoustique, de châssis support, d'un dispositif de levage des systèmes d'admission générateur. Intégration de nombreux équipements électriques, de maintenance et de contrôle/commande.



Prestations:

• Conception et modélisation 3D, suivant CDC et spécifications techniques client
• Réalisation des plans d'ensemble, de détail, de levage et d'implantation

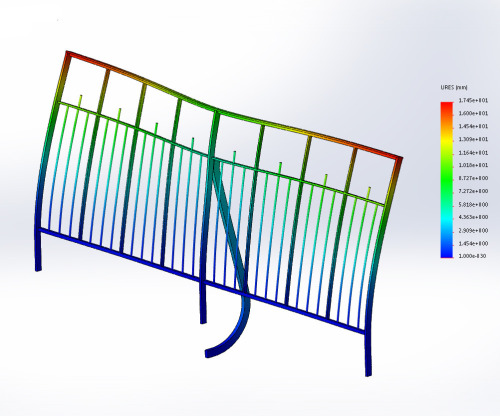

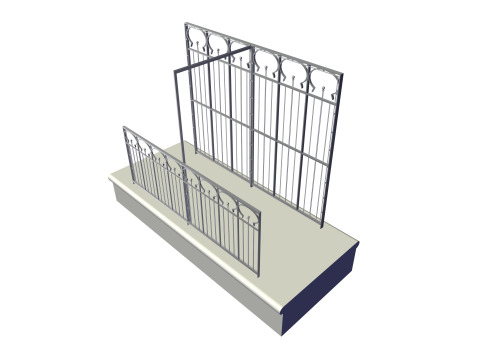

Garde-corps (panneaux assemblables), pour implantation sur différentes parties des remparts de "La Bastille" (Grenoble 38) dans le cadre de rénovation.



Description: Tronçons de différents design. Structure en profilés plein mécano-soudés, avec ornements et filets de câble.



Prestations:

• Conception et modélisation 3D, suivant plans de principe client
• Réalisation des plans d'ensemble, de détail et d'exécution

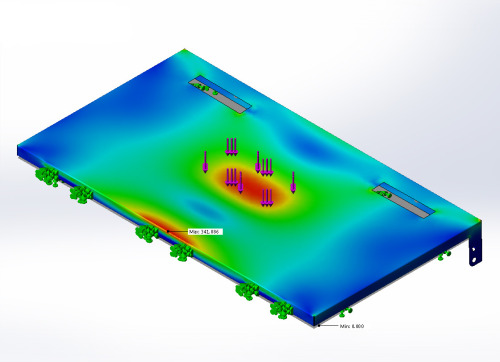

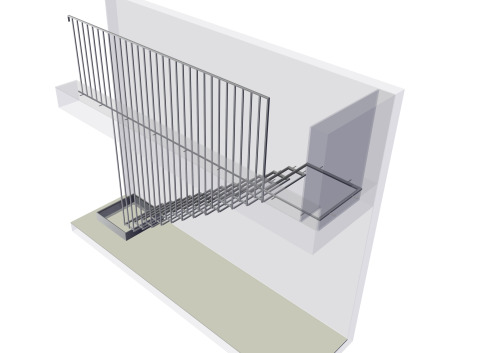

Escalier résidentiel R+1 avec palier et marches encastrés.

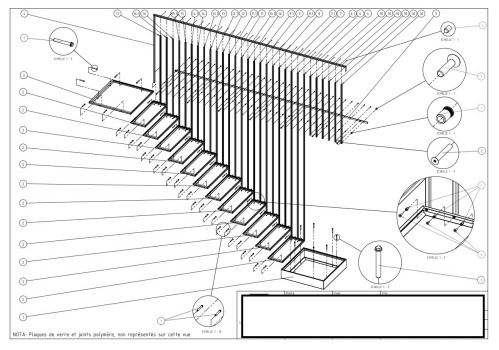

Description: Corps de marche et de palier en tôles pliées mécano-soudées, marches et palier en verre avec incrustation de leds, tirants de marche et garde-corps d'étage.



Prestations:

• Conception et modélisation 3D, suivant croquis client
• Réalisation des plans d'ensemble et de détail

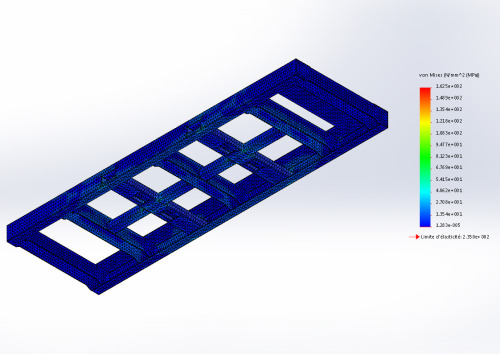

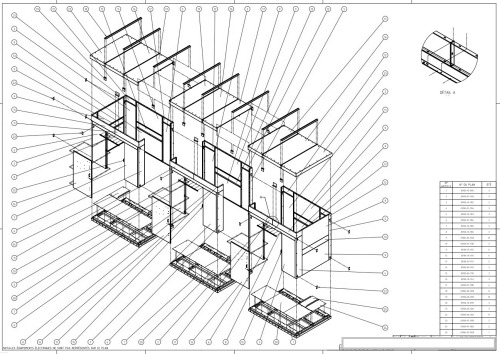

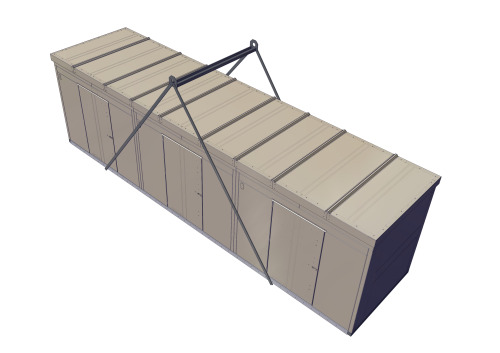

Assemblage d'une sous-station électrique modulaire pour un hôtel, implantation au Tchad. Conception de châssis support.



Description: Assemblage des éléments standards de la gamme LR1011, constitués de pièces de tôlerie (châssis, panneaux....). Intégration dans trois modules distincts d'un TGBT, d'un transformateur 1600 kVA et de divers équipements de contrôle/commande. Création de supports spécifiques.



Prestations:

• Modélisation 3D à partit des plans de définition existant
• Réalisation des plans d'ensemble, de détail et de levage

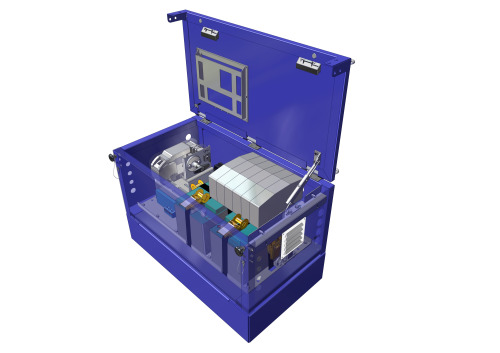

Coffret de stockage pour réalimentation de sécurité, implantation en centrale nucléaire.



Description: Dimensions L x l x h (m) = 0.8 x 0.4 x 0.5. Composants structure en tôles pliées mécano-soudées, avec inserts taraudés permettant la démontabilité. Dispositif d'amortissement vibratoire et d'ancrage au sol (antisismique). Intégration des équipements (capteur, batteries, fusibles....).



Prestations:

• Conception et modélisation 3D, suivant CDC client
• Réalisation des plans d'ensemble, de détail et d'implantation
• Réalisation d'une notice de montage

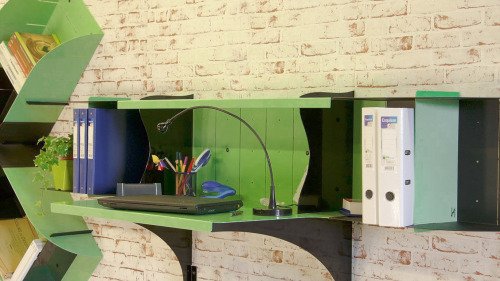

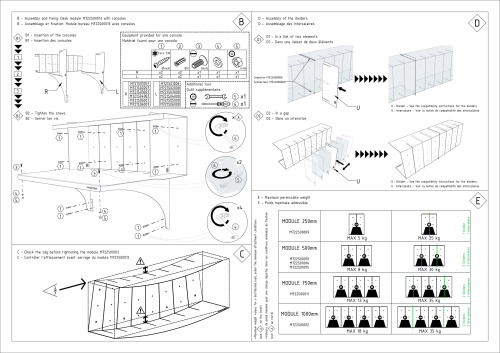

Système de rangement modulable et personnalisable, à destination des enseignes ou des particuliers.



Description: Conception de plus de 110 éléments en tôles fines pliées selon design client (modules, raccords....). Permet de créer des étagères, des bureaux et des présentoires entièrement personnalisables (couleurs, formes, orientations).



Prestations:

• Conception et modélisation 3D de la gamme suivant croquis client

• Réalisation des plans de détail

• Réalisation de rendus HD pour le marketing et la création d'un catalogue

• Réalisation de notices de montage

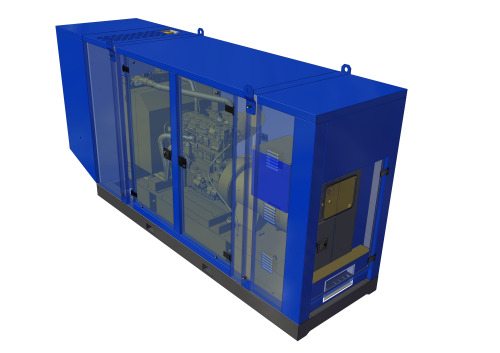

Standard "groupe de réserve" cartérisé sur semelle, à destination des centrales nucléaires.



Description: Structure insonorisée sur châssis semelle, carters en tôles pliées, entièrement démontable. Intégration d'un générateur 2500 kVA, d'outils de contôle/commande et de puissance (prises, tourets de câble...). Ensemble manutentionable par chariot élévateur.



Prestations:

• Conception et modélisation 3D d'avant-projet suivant CDC client
• Réalisation des plans d'ensemble et de détail d'avant-projet

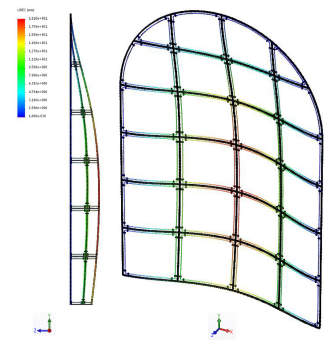

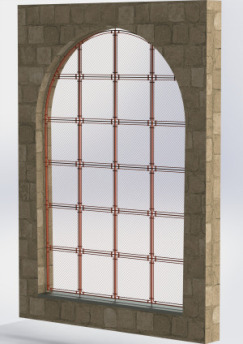

Grilles architecturales de monument historique, implantation au théâtre antique d'Orange (84).



Description: Intégralité des grilles en cuivre Cu-ETP R250, ossature en profilés plein avec éléments tubulaires et filets de cuivre. Exigences ésthétiques (respect du patrimoine). Implantation dans les baie du théâtre antique.



Prestations:

• Conception et modélisation 3D, suivant plans de principe client
• Réalisation des plans d'ensemble, de détail et d'éxécution

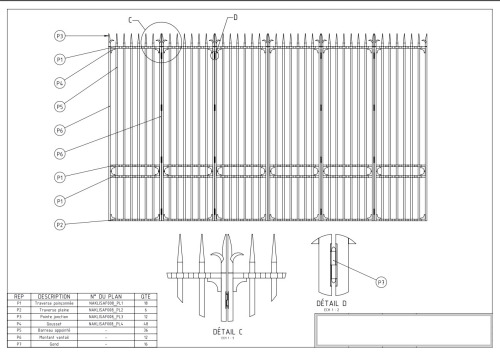

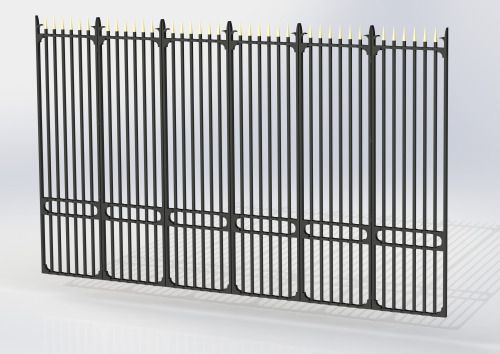

Portail à six vantaux, implantation sur la devanture de l'hôtel de ville de Lyon (69).



Description: Structure en profilés standards et spécifiques plein (conception lourde: 1.6t), avec ornements et volutes. Exigences esthétiques particulières.



Prestations:

• Conception et modélisation 3D, suivant plan de principe client
• Réalisation des plans d'ensemble et de détail

sous-station électrique modulaire pour un site minier, implantation en Martinique.



Description: Assemblage des éléments standards de la gamme LR911, constitués de pièces de tôlerie (châssis, panneaux, portes...). Intrégration dans les trois compartiments de cellule MT, d'un transformateur, d'un TGBT et d'équipements de contrôle/commande.



Prestations:

• Modélisation 3D à partir des plans de définition existant
• Réalisation des plans d'ensemble, de montage et de levage

Grue de servitude de plate-forme pétrolière offshore.



Description: Analyse des anciens plans pour modélisation et réfection à neuf des éléments déféctueux (axe, roulements, engrenages, éléments structurels....), remplacement par des composants standards plus récents et reproduction de quelques pièces spécifiques.



Prestations:

• Modélisation 3D suivant anciens plans
• Reproduction des plans d'ensemble et de détail
• Réalisation des plans de détail spécifiques

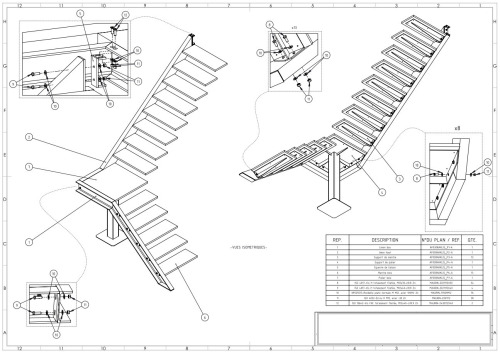

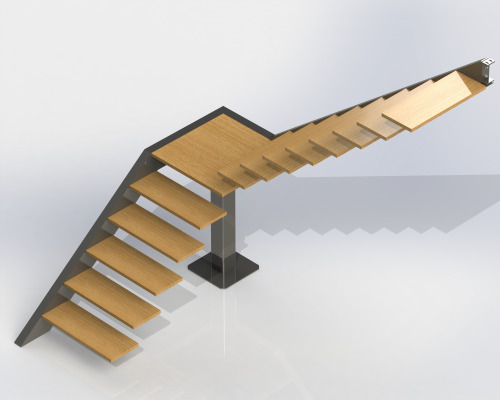

Escalier résidentiel quart-tournant R+1, à marches en porte-à-faux.



Description: Limon en UPE 200 mécano-soudé, corps de marches et de palier en tôle, marches et palier en bois, poteau de palier en tube carré et platine tôle.



Prestations:

• Conception et modélisation 3D, suivant croquis client
• Réalisation des plans d'ensemble et de détail

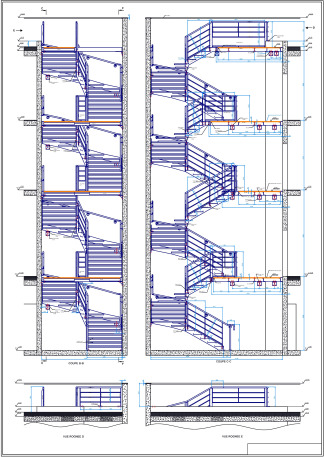

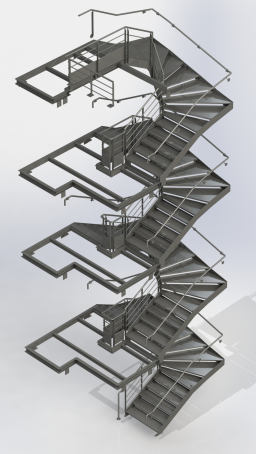

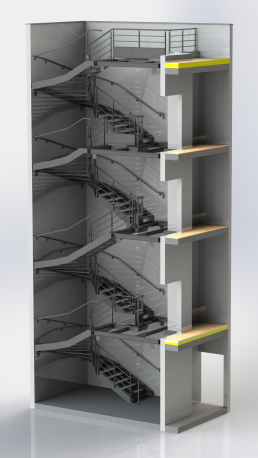

Escalier d'évacuation de secours sur cinq niveaux, à destination d'un hôtel.



Description: Limons en tôle 10/10, marche en tôle larmée, paliers en profilés UPE et IPE avec platelage caillebotis, garde-corps à lisses tubulaires et tôles perforées, main-courante extérieure.



Prestations:

• Conception et modélisation 3D suivant plan de principe client
• Réalisation des plans d'exécution et de fabrication
